NOVATOP OPEN

POUŽITÍ

Pro střechy, stropy i stěny s možností využití pohledové kvality v interiéru

POPIS

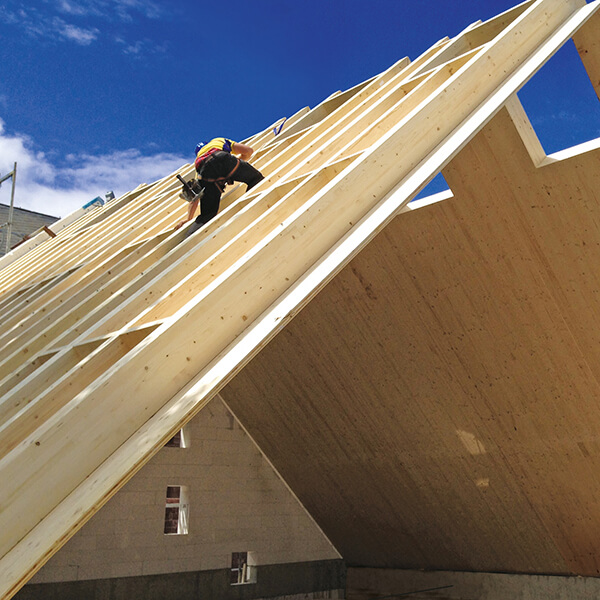

OPEN je tvořen nosnou spodní 3vrstvou deskou (SWP), na kterou jsou nalepeny hranoly (KVH, DUO, TRIO, BSH, I-nosníky) plnící nosnou funkci. K vyztužení po obvodu a kolem stavebních otvorů se vkládají příčná ztužující žebra. Dimenze a rozestupy hranolů lze upravovat dle požadavků projektu. Spojení desek a žeber se provádí lepením a lisováním za studena. Prostor mezi hranoly je možné osazovat tepelnou izolací. OPEN lze uzavřít dalším plošným, difuzně otevřeným, materiálem (např. Fermacell, DHF, DFP apod.). Elementy mohou být dodávány se spodní deskou v pohledové kvalitě. Prostor mezi hranoly je možné osazovat tepelnou izolací již ve výrobě, anebo na stavbě.

Tloušťky spodní SWP: 27 mm (9/9/9), 19 mm (6/7/6).
Celkové výšky: 227 mm, 247 mm, 267 mm a jiné
Standardní šířky: 1030, 2090, max. 2450 mm
Délky: dle projektové dokumentace, standardně 6000, max. 12.000 mm
Max. formát: 12.000 x 2450 mm (Prodloužení desky SWP cinkovaným spojem.)

Rozměry KVH (DUO,TRIO,BSH, I-nosníky): 200/60; 220/60; 240/60 mm a jiné
Standardní osová rozteč žeber: 625 mm, ostatní podle statického posouzení
Kvality spodní desky elementu (SWP): Pohledová kvalita (B), nepohledová kvalita (C)

EXKLUZIVNÍ VÝHODY NOVATOP

Jedinečná pohledová kvalita v interiéru
– výjimečná stálost a odolnost proti výsušným trhlinám a otvírání spár
– jednotná textura s ostatními produkty NOVATOP
– průběžná pohledová lamela až 10 m
Vysoký stupeň prefabrikace
– seříznutí žeber, možnost doplnění difusních folií, zaklopení dřevovláknitými
deskami, montáž swp desek na přesahové části apod.
– možnost použití nejrůznějších typů nosníků (DUO, BSH, Steico, LVL aj.)
• Efektivní využití dřeva – až o 3/4 méně dřeva než v masivním panelu CLT!
Vlastnosti
– prostorová tuhost – podélné ztužení střechy SWP deskou
– nízká hmotnost, vysoká statická únosnost
– vzduchotěsnost konstrukce
– široká flexibilita výroby reagující na individuální požadavky projektu
– pro difusně otevřené konstrukce, dvouplášťové šikmé střechy
Výplně dutin izolací
– celoplošně i lokálně – sdružováním vrstev vzniká efektivní tloušťka
– tepelná izolace (dřevovláknitá, minerální, Envizol, individuální požadavky)
– trasy pro rozvody
– nehořlavé krabice pro elektro
Formáty až 2,45 x 12 m
– délka s průběžnou povrchovou lamelou až 10 m!
– s lamelou napojenou cinkovaným spojem až 12 m

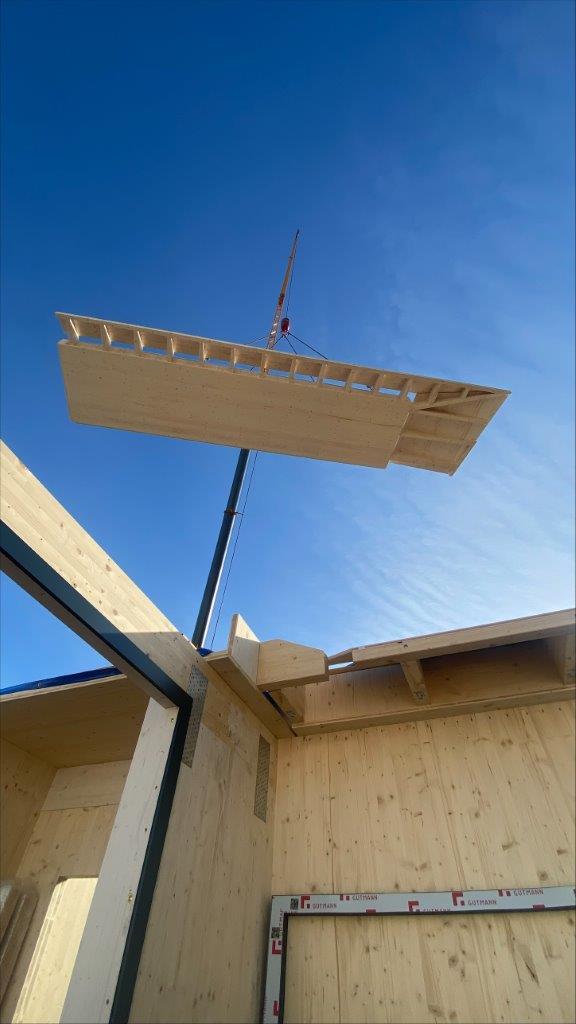

Montáž
– snadné a přesné spojování
– rychlá montáž s vysokou přesností
– bezpečnost a komfort na stavbě
– okamžitá únosnost
Kompatibilita s různými typy konstrukcí
– se zděnou nebo železobetonovou stavbou
– s ocelovými prvky – možnost frézování boku panelů do tvaru I, HEB…
– s vazníky, trámy, hranoly, CLT a jinými dřevěnými konstrukcemi

Varianty panelů NOVATOP OPEN
