NOVATOP TEST

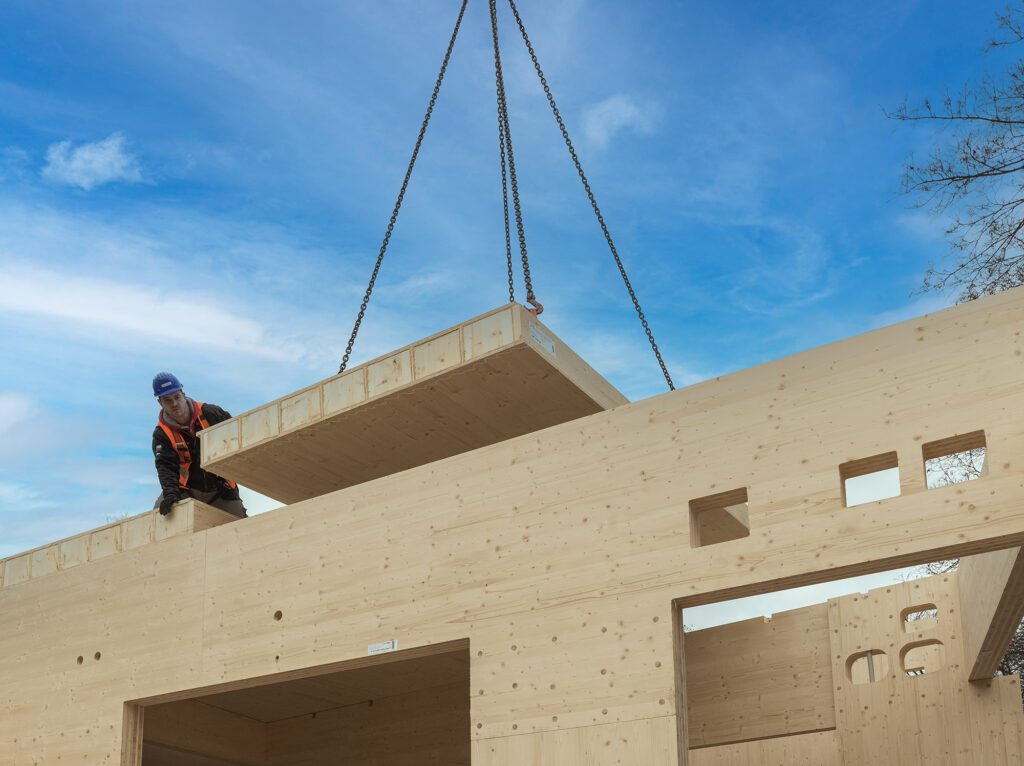

CO VÁM ELEMENT ŘEŠÍ
> Bytelné stropní (střešní) konstrukce
> Prémiovou pohledovou kvalitu v interiéru
> Efektivně rozpony 6–8 m (max 12 m)
> Vysokou tuhost bez průhybů a vibrací
> Stavební akustiku (kročejová i vzduchová neprůzvučnost)
> Integraci instalací přímo v konstrukci elementu
VYUŽITÍ V PRAXI
> Administrativní budovy, bytovky
> Rodinné domy
> Rekonstrukce, nástavby – minimální zatížení původních konstrukcí

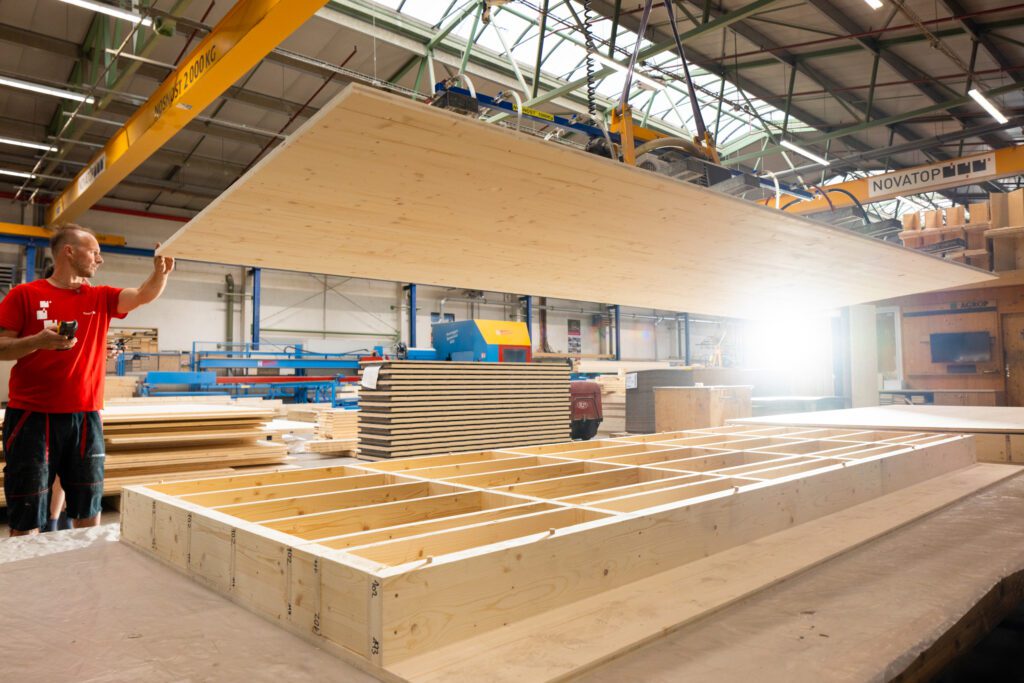

NAVRŽEN, ABY FUNGOVAL
> Spodní deska tahová – nosnost a požární odolnost
> Vnitřní žebra (příčná + podélná) – smykové zatížení a tuhost
> Horní deska tlaková – uzavírá konstrukci
> Spojeno lepením a lisováním za studena = dlouhodobě spolehlivé řešení
> Volba spodní desky: prémiová pohledová (B) nebo konstrukční pohledová (C+)
> Typy žeber dle statiky: SWP, BSH, LVL
> Povrchová úprava: lze zajistit ve výrobě (viz technická dokumentace)
> Ochrana proti vlhkosti na stavbě: difuzní fólie SIGA Wetguard
MAXIMÁLNĚ VYUŽITÝ PROSTOR UVNITŘ
Výplně řešené celoplošně i lokálně
> Tepelná izolace (dřevovláknitá, minerální, textilní aj.)
> Akustická optimalizace vápencem (kročejová i vzduchová neprůzvučnost)
> Integrované rozvody (voda, elektro, vzduchotechnika)
> Bezpečné elektroinstalace včetně nehořlavých krabic
PŘIZPŮSOBTE KONSTUKCI PROJEKTU – NE NAOPAK
> Maximální formát: 2,45 × 12 m
> Šířka: 1030 / 2090 / 2450 mm (max. 2450 mm)
> Délka: Standard 6000 mm (max. 12 000 mm)
– Pohledová lamela až 10 m
– S cinkovaným napojením až 12 m
> Výška: 160–400 mm
> Atypické rozměry a tvary
> Vysoký stupeň prefabrikace = méně práce na stavbě
> Výroba přizpůsobená vašim požadavkům
PROČ ZVOLIT NOVATOP ELEMENT?
Design bez kompromisů
> Prémiový vzhled pohledového dřeva
> Dlouhodobá odolnost proti vzniku trhlin ve dřevě
> Jednotný vzhled s dalšími produkty NOVATOP
> Pohledová lamela až 10 m
Technická jistota
> Prostorová tuhost bez průhybů a vibrací
> Nízká hmotnost
> Vysoká statická únosnost
> Vzduchotěsná konstrukce bez dodatečných úprav
> Úspora materiálu – až o 2/3 méně dřeva než v CLT panelu
Rychlá realizace
> Přesná instalace
> Okamžitá únosnost a pochůznost
> Plynulý průběh stavby bez zdržení
Maximální kompatibilita
> Zděné i železobetonové stavby
> Ocelové konstrukce
> Dřevěné systémy (CLT, trámy, vazníky)
> Možnost speciálních úprav (např. I, HEB)
MÁTE PROJEKT? NAVRHNEME ŘEŠENÍ
Pošlete podklady a navrhneme optimální skladbu i dimenze: [email protected]
TECHNICKÁ PODPORA PRO VÁŠ PROJEKT
> Technická dokumentace ELEMENT v pdf
> Certifikáty pro ELEMENT
> Software pro dimenzování
> Konstrukční detaily
> BIM knihovna
> 3D knihovna pro realistické vizualizace
Nadpis variant
Nabídka profilů
Vyberte si z mnoha profilů podle typu perforace
Marilyne (8/25, 4/12, S1, S2)
Sonata (4/10, S1) – úhel řezu 20°
Lucy (Ø 8 mm – 16/16, Ø 10 mm – 32/32, Ø 16 mm – 32/32)
Domino
Suzanna
Giulia
Tina
Beata (rozptylový prvek)
Mikado (designový panel) – více informací
Vzorník profilů 1:1 v pdf
Mohlo by vás zajímat
Technické parametry jednotlivých profilů v technické dokumentaci
Požární bezpečnost aplikací (rešerše UCEEB)
Zavřít sekci
Povrchové vrstvy
Základní dřeviny – smrk, jedle
Smrk – Pohledová kvalita (B)
Povrchové lamely jsou z řeziva vyšší kvality. Povrch je broušený s vyspravenými suky z větví rozdílných velikostí, uzavřený, vytmelený, bez zabarvení. Dřeň je povolena v menší míře. Finální povrch profilu je přebroušen. Drobné oděrky a otlaky do hloubky 1 mm a plochy 10 mm² jsou přípustné. Panely jsou při balení prokládány kartony. Třídění kvalit podle interních předpisů AGROP NOVA a.s.
Jedle bělokorá – Pohledová kvalita (B)
Jedlová deska se vyznačuje jemnou vyváženou strukturou bez suků. Povrchové lamely bez přirozených vad dřeva (neobsahují pryskyřici, pryskyřičné kanálky, smolníky) jsou napojovány cinkovaným spojem. Finální povrch profilu je přebroušen. Je vhodná zejména pro interiéry a má podobné mechanické vlastnosti jako smrk. Třídění kvalit podle interních předpisů AGROP NOVA a.s.
Dýhy – povrchová vrstva s přírodní masivní dýhou
ALTHOLZ – povrchová vrstva z originálního starého dřeva
Povrchové úpravy – lazury Adler
Upozornění: Doporučená relativní vzdušná vlhkost prostředí, ve kterém budou panely NOVATOP zabudovány, je 40 – 60% při 20°C. Vlastnosti dřeva jsou u výrobků NOVATOP zachovány. Špatným skladováním a použitím v extrémních podmínkách (extr. teploty a vlhkost) může docházet k tvorbě trhlin a deformacím.
Zavřít sekci
Absorbéry a svlaky
Akustické panely se ve výrobě kompletují s absorbéry a svlaky podle požadavků projektu. Kombinace svlaku a absorbéru ovlivňuje finální vzhled pohledové strany.
Absorbéry
Steico Tehrm SD (Dřevovláknitá izolace)
Fibertex + Steico Flex (Netkaná textilie + dřevovláknitá izolace)
Ursa Aku (Minerální vlna)
Fibertex (Netkaná textilie)
Eurocoustic Tonga (Barevné kazety z minerální vlny)
Svlaky
Standarně: SWP – 3vrstvá deska smrková
NOVÉ svlaky pro minimální kontrast mezi svlakem a absorbérem
MDF černá
MDF hnědá
SWP + MDF
Zavřít sekci
Formáty
Smrk
Standardní šířky (mm): 625, 1250, 2500
Standardní délky (mm): 2500, 3000, 5000
Jedle
Standardní šířky (mm): 625, 1250, 2500
Standardní délky (mm): 2500, 3000, 5000
Dýhy
Max. formát (mm): 625 x 3000
ALTHOLZ
Max. formát (mm): 625 x 3000
Povrchová úprava
Max. formát (mm): 1250 x 5000
Designový panel Mikado
Max. formátu (mm): 625 x 2500
Maximální formát akustického panelu
2500 x 5000 mm (v závislosti na profilu). U všech formátů je nutné zohlednit tvar a provedení profilu při napojování.
Zavřít sekci
Použití
Vícevrstvé desky NOVATOP lze obrábět všemi běžnými dřevoobráběcími nástroji a stroji jako masivní dřevo. Pro povrchovou úpravu jsou vhodné všechny způsoby používané pro masivní dřevo. Při použití desek ve venkovním prostředí je třeba brát na zřetel přirozené vlastnosti rostlého dřeva.
Ve stavebnictví
Stropní a podlahové konstrukce, nosný plášť šikmých střech, přesahy střech, opláštění, fasády, nadstavby, vestavby, konstrukce hal, tesařské konstrukce aj. Preferovaná kvalita B/C, C/C, C/D.
Ve stolařství
Obklady stěn, stropů a příček, podlahy, schodišťové stupně, výroba nábytku a vnitřního vybavení, zárubně, dveře, okenice, výroba obalů, beden aj. Preferovaná kvalita A/B, AB/B, B/B, B/C.
Zavřít sekci
Možnosti obrábění – více informací
Pero & drážka + fázička
Sortiment: 3vrstvá deska
Obrábění: 2 strany nebo 4 strany
Standardní tloušťka (mm): 32 (9-14-9), 42 (9-24-9)
Standardní formát (mm): 690 x 2500, 625 x 2500, max. délka 6000
Další možnosti obrábění
Sortiment: 3vrstvá deska, 5vrstvá deska
Standardní: drážky z boku, cinkovaný spoj
Nestandardní: Perforování do různých profilů (frézování, řezání, vrtání), frézování drážek a otvorů různých tvarů a jiné dle individuální poptávky
Obrábění: 1 – 4 strany
Dřeviny: smrk, jedle
Standardní tloušťka: do 60 mm
Standardní formát: max. 2500 x 6000 mm
Kvality: B/B, B/C, C/C, C/D
Použití: Interiér, exteriér
Přesné obrábění:
Tolerance obrábění v tloušťce ± 0,4 mm
Tolerance šířky a délky ± 0,5 mm
Tolerance tloušťky broušení ± 0,2 mm
Upozornění: Doporučená relativní vzdušná vlhkost prostředí, ve kterém jsou desky NOVATOP zabudovány, je 55 % při 20 °C. V důsledku nízké vzdušné vlhkosti se mohou objevit trhliny ve dřevě. Vlastnosti dřeva jsou u výrobků NOVATOP zachovány, a proto reagují na změny teplot a vlhkosti sesycháním popř. bobtnáním. Špatným skladováním a použitím v extrémních podmínkách (extr. teploty a vlhkost) může docházet k tvorbě trhlin a deformacím.
Zavřít sekci
Sortiment
Dřeviny: smrk středoevropský, smrk severský, jedle bělokorá, modřín sibiřský (MODŘÍN JE DOČASNĚ NEDOSTUPNÝ!)
Standardní tloušťky (mm): 14 (4-6-4), 16 (5-6-5), 19 (6-7-6), 21 (6-9-6), 27 (6-15-6), 27 (9-9-9), 32 (9-14-9), 42 (9-24-9), 50 (9-32-9), 60 (9-42-9)
Standardní šířky (mm): 1040, 1250, 2100, 2500
Standardní délky (mm): 2500, 2750, 3000, 4000, 5000, 6000
Dlouhé desky s průběžnou povrchovou lamelou: 7000, 8000, 10.000 mm, max. formát 2500 x 10.000 mm, tloušťka 27 (9-9-9), kvality B – C/D
Nestandardní formáty: na poptávku
Typy desek: NOVATOP SWP, NOVATOP SWP SD – deska podle EN 13986, NOVATOP FREE – lepena bez formaldehydu
Kvality: A, B, C, D a jejich kombinace. Třídění kvalit povrchových lamel probíhá podle EN 13017-1 a interních předpisů AGROP NOVA a.s. (Vzorník kvalit v pdf ke stažení zde.)
Zavřít sekci
Pero & drážka + fázička
Sortiment: 3vrstvá deska
Obrábění: 2 strany nebo 4 strany
Standardní tloušťka (mm): 32 (9-14-9), 42 (9-24-9)
Standardní formát (mm): 690 x 2500, 625 x 2500, max. délka 6000
Další možnosti obrábění
Sortiment: 3vrstvá deska, 5vrstvá deska
Standardní: drážky z boku, cinkovaný spoj
Nestandardní: Perforování do různých profilů (frézování, řezání, vrtání), frézování drážek a otvorů různých tvarů a jiné dle individuální poptávky
Obrábění: 1 – 4 strany
Dřeviny: smrk, jedle
Standardní tloušťka: do 60 mm
Standardní formát: max. 2500 x 6000 mm
Kvality: B/B, B/C, C/C, C/D
Použití: Interiér, exteriér
Přesné obrábění:
Tolerance obrábění v tloušťce ± 0,4 mm
Tolerance šířky a délky ± 0,5 mm
Tolerance tloušťky broušení ± 0,2 mm
Upozornění: Doporučená relativní vzdušná vlhkost prostředí, ve kterém jsou desky NOVATOP zabudovány, je 55 % při 20 °C. V důsledku nízké vzdušné vlhkosti se mohou objevit trhliny ve dřevě. Vlastnosti dřeva jsou u výrobků NOVATOP zachovány, a proto reagují na změny teplot a vlhkosti sesycháním popř. bobtnáním. Špatným skladováním a použitím v extrémních podmínkách (extr. teploty a vlhkost) může docházet k tvorbě trhlin a deformacím.
