NOVATOP ACOUSTIC
Dřevěné akustické panely: spojení akustického komfortu, moderního designu a přírodního dřeva
Co je hlavním cílem akustických panelů NOVATOP?
Zlepšit prostorovou akustiku místnosti, to znamená vylepšit srozumitelnost mluveného slova a kvalitu hudby, minimalizovat nežádoucí ozvěny, snížit celkovou hlučnost a tím vytvořit příjemnější prostředí.
Jak se vyrábí?
Z 3vrstvé masivní desky (SWP), kterou na CNC strojích frézujeme nebo vrtáme do různých profilů. Tvar a podíl perforované plochy se u jednotlivých profilů liší. Panely kompletujeme s absorbéry a svlaky podle požadavků projektu.
Výhody
Masivní dřevo • Široký výběr typů i povrchů • Snadná montáž i manipulace • Ověřeno do sportovních hal • Požární bezpečnost aplikací (rešerše UCEEB)
Použití
Obklady stěn a stropů v interiéru • Novostavby i rekonstrukce • Byty, kanceláře, veřejné stavby, školy i sportovní haly atd.
VARIANTY AKUSTICKÝCH PANELŮ
Profily
Vyberte si z mnoha profilů podle typu perforace
.
Vzorník profilů 1:1 v pdf
Zavřít sekci
Dřeviny - smrk, jedle
Smrk – Pohledová kvalita (B)
Povrchové lamely jsou z řeziva vyšší kvality. Povrch je broušený s vyspravenými suky z větví rozdílných velikostí, uzavřený, vytmelený, bez zabarvení. Dřeň je povolena v menší míře. Finální povrch profilu je přebroušen. Drobné oděrky a otlaky do hloubky 1 mm a plochy 10 mm² jsou přípustné. Panely jsou při balení prokládány kartony. Třídění kvalit podle interních předpisů AGROP NOVA a.s.
.
Jedle bělokorá – Pohledová kvalita (B)
Jedlová deska se vyznačuje jemnou vyváženou strukturou bez suků. Povrchové lamely bez přirozených vad dřeva (neobsahují pryskyřici, pryskyřičné kanálky, smolníky) jsou napojovány cinkovaným spojem. Finální povrch profilu je přebroušen. Je vhodná zejména pro interiéry a má podobné mechanické vlastnosti jako smrk. Třídění kvalit podle interních předpisů AGROP NOVA a.s..
.
Vzorník profilů a povrchů v pdf
Zavřít sekci
Dýhy
Standardní dýhy
.
Dub evropský – radial: kvalita A, tloušťka 0,9 mm, dýha podlepená flísem VC300+
Dub evropský – tangencial: kvalita A, tloušťka 0,9 mm, dýha podlepená flísem VC300+
.
Dýhy na objednávku
Dub rustical, ořech, buk, jasan, třešeň
.
Standardní profily s dýhou
Marilyne (8/25, 4/12, S1, S2),
Sonata (4/10, S1)
Lucy (Ø8/16-16, Ø10/32-32, Ø16/32-32).
Max. formát: 625 x 3000 mm.
.
Výhody
Vysoká kvalita přírodní dýhy tl. 0,9 mm
Precizní detaily opracování
.
Použití
Pouze v interiéru, obklady stěn a stropů.
.
Vzorník profilů a povrchů v pdf
Zavřít sekci
ALTHOLZ (staré dřevo)
Skladba akustického panelu
3vrstvá deska: povrchová vrstva staré dřevo, střední vrstva smrk, spodní vrstva smrk
Absorber – Fibertex černý, svlak – MDF černý
.
Profil: Pouze Marilyne 8/25
Max. formát: 625 x 3000 mm
Použití pouze v interiéru pro obklady stěn a stropů.
.
Typy desek ALTHOLZ
4 staré sluncem opálené desky, resp. desky z bednění, ručně kartáčováno
1 trámy a desky z krovu, ručně kartáčováno
U desek NOVATOP ALTHOLZ je přípustný výrazný vzhled dřeva, barevné rozdíly, poškození, díry po hřebících, praskliny vzniklé schnutím, dírky po červotočích
.
Použití
Pouze v interiéru, obklady stěn a stropů.
Vzorník profilů a povrchů v pdf
Zavřít sekci
Masivní dub
Skladba
Povrchová vrstva: spárovka dub 20 mm
Svlak: spárovka dub 20 mm
.
Absorbér: Steico Therm SD (ostatní na poptávku)
.
Dub s průběžnou lamelou
Kvalita A/B, lamela průběžná, broušeno K100
Max. formát (mm) 625 x 2500
.
Dub s neprůběžnou lamelou
Kvalita A/B, lamela napojovaná, broušeno K100
Max. formát (mm) 625 x 3000
.
Profily
Marilyne (8/25, S2, S3), Suzanna, Giulia, Domino
.
.
Vzorník profilů a povrchů v pdf
Zavřít sekci
Povrchová úprava
Nabízíme různé varianty nátěrů dle typu dodavatele v provedení STANDARD nebo NA POPTÁVKU. Povrchové nátěry nabízíme pouze na dřeviny SMRK a JEDLE.
.
Typ nátěru
Lazura vodou ředitelná lazura, UV stabilní
.
ADLER Lignovit Interior UV 100
STANDARD: Základní nátěr 1/0
NA POPTÁVKU: Finální nátěr 2/0
.
SHERWIN Williams Lacroma Clear 10
STANDARD: Finální nátěr 2/0
NA POPTÁVKU: Základní nátěr 1/0
.
Další možnosti povrchových úprav jsou k dispozici pouze na individuální poptávku.
Více informací k povrchovým úpravám viz datový list.
.
Odstíny
STANDARDNĚ nabízíme 3 základní odstíny. Barevné vyobrazení slouží pouze jako orientační a může se lišit od originálu. Přesné odstíny lazur a další barevné varianty jsou k dispozici na poptávku.
.
Přírodní
ADLER (Natur), SHERWIN (Natur)
Bílá s menším podílem pigmentu
ADLER (Zugspitz), SHERWIN (Venus)
Bílá s větším podílem pigmentu
ADLER (Mont blanc), SHERWIN (Polaris)
Výhody
Velice nízké hodnoty VOC (těkavých organických látek)
Stabilizace přirozeného vzhledu dřeva
Ochrana proti UV záření
Použití
Aplikace pouze v interiéru.
.
Vzorník profilů a povrchů v pdf
Upozornění: Akustické panely s povrchovou úpravou dodáváme od 300 m²
Zavřít sekci

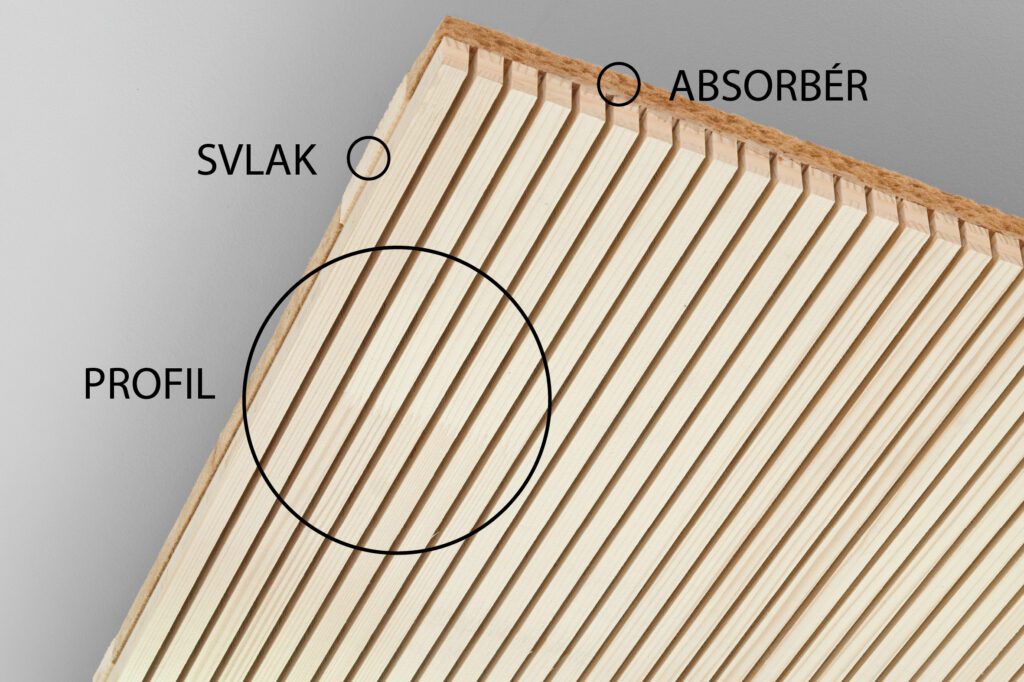

Absorbéry, svlaky
Akustické panely se ve výrobě kompletují s absorbéry a svlaky podle požadavků projektu. Kombinace svlaku a absorbéru ovlivňuje finální vzhled pohledové strany.
.
Absorbéry
Steico Tehrm SD (Dřevovláknitá izolace)
Fibertex + Steico Flex (Netkaná textilie + dřevovláknitá izolace)
Ursa Aku (Minerální vlna)
Fibertex (Netkaná textilie)
Eurocoustic Tonga (Barevné kazety z minerální vlny)
.
Svlaky
Standarně: SWP – 3vrstvá deska smrková
MDF černá
MDF hnědá
SWP + MDF
.
Vzorník profilů, absorbérů i svlaků v pdf
Zavřít sekci
Formáty
Smrk
Standardní šířky (mm): 625, 1250, 2500
Standardní délky (mm): 2500, 3000, 5000
.
Jedle
Standardní šířky (mm): 625, 1250, 2500
Standardní délky (mm): 2500, 3000, 5000
.
Dýhy
Max. formát (mm): 625 x 3000
.
ALTHOLZ
Max. formát (mm): 625 x 3000
.
Masivní dub (Spárovka)
Dub s průběžnou lamelou: Max. formát (mm) 625 x 2500
Dub s neprůběžnou lamelou: Max. formát (mm) 625 x 3000
.
Designový panel Mikado
Max. formátu (mm): 625 x 2500
.
Maximální formát akustického panelu
2500 x 5000 mm (v závislosti na profilu). U všech formátů je nutné zohlednit tvar a provedení profilu při napojování.
Více v technické dokumentaci
Zavřít sekci
Jak akustické panely fungují?
Slovo odborníka:
.
„Hlavním účelem akustických panelů NOVATOP je zlepšit prostorovou akustiku v interiérech, to znamená vylepšit srozumitelnost mluveného slova a kvalitu hudby, minimalizovat nežádoucí ozvěny, snížit celkovou hlučnost a tím vytvořit příjemnější prostředí. Hlavní výhodou našich panelů je, že se vyrábí z přírodního masivního dřeva – jsou ve variantách ze smrku, jedle, s přírodní dýhou v mnoha dekorech, a dokonce z originálního starého dřeva. Jsou vhodné pro obklady stěn a stropů doma, v kancelářích i veřejných prostorech. Můžete je použít v novostavbách, při rekonstrukcích, ale i do již hotového interiéru, protože instalace probíhá čistým způsobem.“ Ing Radek Oslizlo, technický ředitel
.
Co je to prostorová akustika?
.
Prostorová akustika se zabývá šířením zvuku v uzavřeném prostoru. Zkoumá jeho rozložení, směrování, rozptylování a zejména dobu dozvuku. Ovlivňuje ji vybavení místnosti – jeho množství a členitost, použité materiály a jejich struktura, ale také počet hladkých tvrdých ploch. Důležité je správně nakombinovat zvukoodrazivé a zvukopohltivé prvky. Početní parametr je doba dozvuku v místnosti, která zjednodušeně řečeno vyjadřuje, jak dlouho je v místnosti slyšet „ozvěna“ daného zvuku. Čím je doba dozvuku delší, tím déle je slyšet ozvěna. U materiálů je to pak vážený činitel zvukové pohltivosti, to znamená, jak dobře nebo naopak špatně daný materiál pohlcuje zvuk. Výběr vhodného akustického řešení by měl být promyšlený a přizpůsoben konkrétním potřebám daného prostoru. Akustiku lze měřit a predikovat už ve fázi projektu a dosáhnout tak optimálního výsledku, jsou na to velmi sofistikované softwary – vyzkoušet můžete i náš zvukový simulátor RaumEcho-App.
.
Srovnání zvukové ozvěny před a po aplikaci akustických panelů NOVATOP ↓↓↓
Zavřít sekci
Jak se panely vyrábí?
Akustické panely vyrábíme z 3vrstvé masivní desky (SWP), kterou na CNC strojích frézujeme nebo vrtáme do různých profilů. Tvar a podíl perforované plochy se u jednotlivých profilů liší. Panely kompletujeme s absorbéry a svlaky podle požadavků projektu. Panely jsou z výroby připravené přímo k montáži.
.
Jak se akustické panely vyrábí?↓↓↓
Zavřít sekci

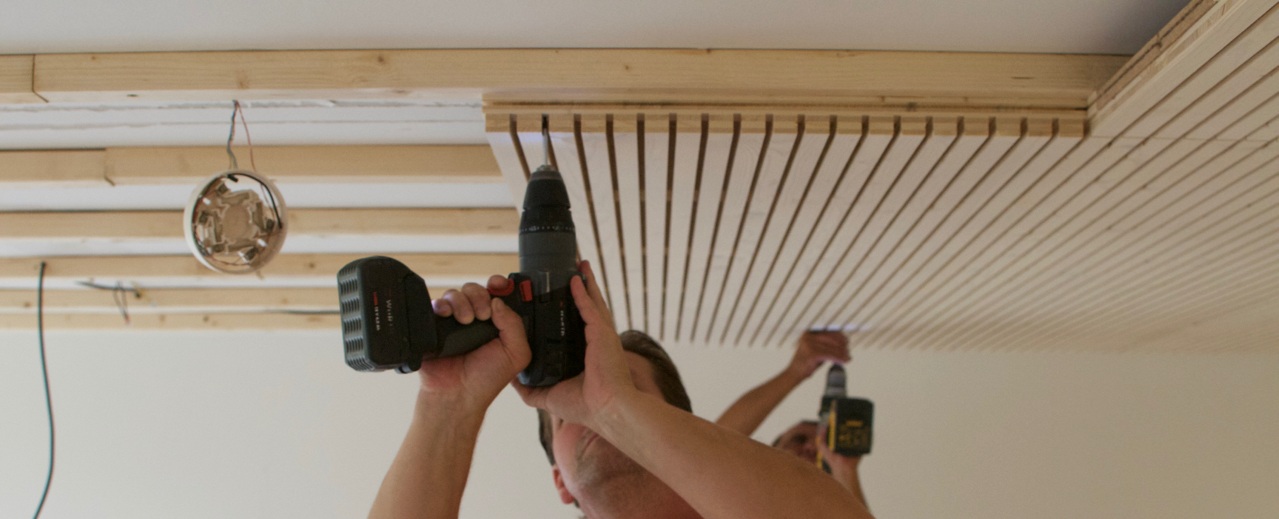

Montáž
Montáž akustických panelů NOVATOP je jednoduchá, rychlá a čistá – může probíhat i za provozu.
.
Technický návod k montáži ke stažení v pdf
.
