NOVATOP ELEMENT
CO VÁM ELEMENT ŘEŠÍ
> Bytelné stropní (střešní) konstrukce
> Prémiovou pohledovou kvalitu v interiéru
> Efektivní rozpony 6–8 m (max 12 m)
> Vysokou tuhost bez průhybů a vibrací
> Stavební akustiku (kročejová i vzduchová neprůzvučnost)
> Integraci instalací přímo v elementu
VYUŽITÍ V PRAXI
> Administrativní budovy, bytovky
– stropy, střechy
> Rodinné domy
– stropy, střechy
> Rekonstrukce, nástavby
– minimální zatížení původních konstrukcí
NAVRŽEN, ABY FUNGOVAL
> Spodní deska tahová
– nosnost a požární odolnost
> Vnitřní žebra (příčná + podélná)
– smykové zatížení a tuhost
> Horní deska tlaková
– uzavírá konstrukci
> Volba kvality spodní desky (smrk):
– prémiová pohledová (B) nebo konstrukční pohledová (C+)
> Žebra dle statiky: SWP, BSH, LVL
> Spojeno lepením a lisováním za studena = dlouhodobě spolehlivé řešení
NA OBJEDNÁVKU:
> Ochrana proti vlhkosti na stavbě: difuzní fólie SIGA Wetguard
> Povrchová úprava: lazuru lze zajistit ve výrobě (viz technická dokumentace)

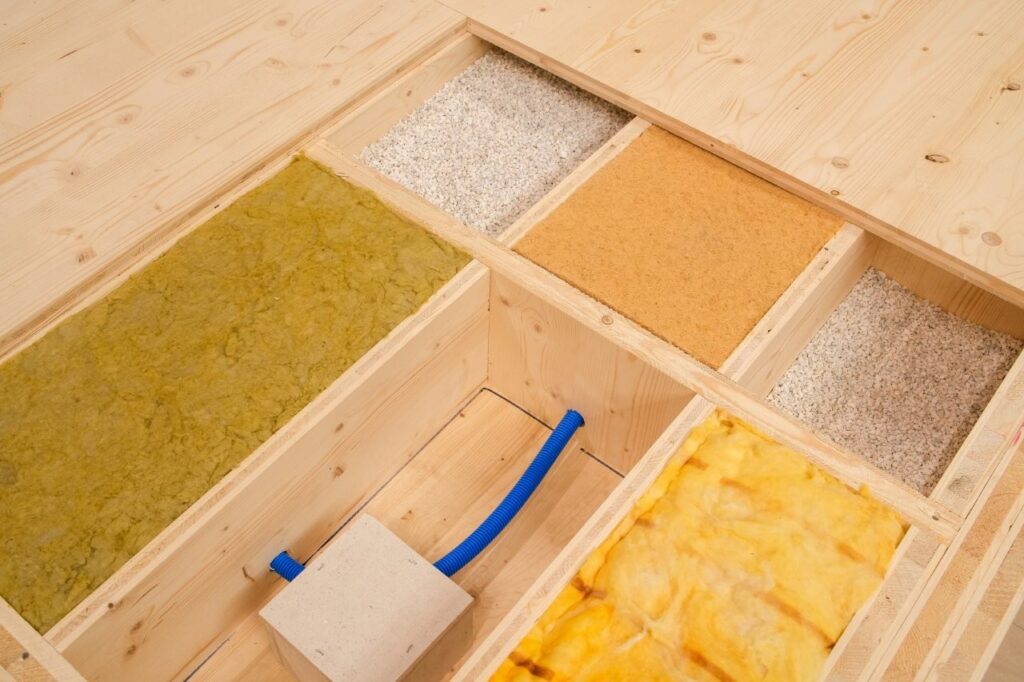

MAXIMÁLNĚ VYUŽITÝ PROSTOR UVNITŘ
> Výplně celoplošně i lokálně
> Tepelná izolace
– dřevovláknitá, minerální, textilní aj.
> Akustická optimalizace vápencem
– kročejová i vzduchová neprůzvučnost
> Integrované rozvody
– voda, elektro, vzduchotechnika
> Bezpečné elektroinstalace včetně nehořlavých krabic
VARIANTY ELEMENT
> Výška: 160–400 mm
> Maximální formát: 2,45 × 12 m
> Šířka: 1030 / 2090 / 2450 mm (max. 2450 mm)
> Délka: Standard 6000 mm (max. 12 000 mm)
– Pohledová lamela až 10 m
– S cinkovaným napojením až 12 m
> Další možnosti
– Atypické rozměry a tvary
– Volitelný stupeň prefabrikace
PROČ ZVOLIT NOVATOP ELEMENT
Design bez kompromisů
> Prémiový vzhled pohledového dřeva
> Dlouhodobá odolnost proti vzniku trhlin ve dřevě
> Jednotný vzhled s dalšími produkty NOVATOP
> Pohledová lamela až 10 m
Technická jistota
> Prostorová tuhost bez průhybů a vibrací
> Nízká hmotnost
> Vysoká statická únosnost
> Vzduchotěsná konstrukce bez dodatečných úprav
> Úspora materiálu – až o 2/3 méně dřeva než v CLT panelu
Rychlá realizace
> Přesná instalace
> Okamžitá únosnost a pochůznost
Maximální kompatibilita
> Zděné i železobetonové stavby
> Ocelové konstrukce
> Dřevěné systémy (CLT, trámy, vazníky)
> Možnost speciálních úprav (např. I, HEB)
MÁTE PROJEKT? NAVRHNEME ŘEŠENÍ!
Pošlete nám podklady: [email protected]
TECHNICKÁ PODPORA ON-LINE PRO VÁS
> Technická dokumentace ELEMENT v pdf
> Certifikáty pro ELEMENT
> Software pro dimenzování
> Konstrukční detaily
> BIM knihovna
> 3D knihovna pro realistické vizualizace
SPOČÍTEJTE SI CENU KONSTRUKCE V NAŠÍ KALKULAČCE
Kvality povrchu
Volba kvality povrchu spodní desky
SMRK – Prémiová pohledová kvalita (B)
Kvalita určená k finálnímu řešení interiérů. Povrchové lamely jsou z řeziva vyšší kvality. Povrch je broušený s vyspravenými suky z větví rozdílných velikostí, uzavřený, vytmelený, bez zabarvení. Dřeň je povolena v menší míře. Drobné oděrky a otlaky do hloubky 1 mm a plochy 10 mm² jsou přípustné. Vady na okraji desky jsou přípustné do 10 mm. Plochy řezů a frézované plochy odpovídají vždy nepohledové kvalitě. Panely jsou při balení prokládány kartony. Třídění kvalit podle interních předpisů AGROP NOVA a.s.
SMRK – Konstrukční pohledová (C+)
Konstrukční prvek. Povrch je broušený s vyspravenými suky větší velikosti, uzavřený, vytmelený, podélné spáry jsou přípustné, může se objevit zamodrání a zbytky lepidla. Třídění kvalit podle interních předpisů AGROP NOVA a.s.
Upozornění: Doporučená relativní vzdušná vlhkost prostředí, ve kterém jsou panely NOVATOP zabudovány, je 55 % při 20 °C. Vlastnosti dřeva jsou u výrobků NOVATOP zachovány, a proto reagují na změny teplot a vlhkosti sesycháním popř. bobtnáním. Špatným skladováním a použitím v extrémních podmínkách (extrémní teploty a vlhkost) může docházet k tvorbě trhlin a deformacím.
